Platinum

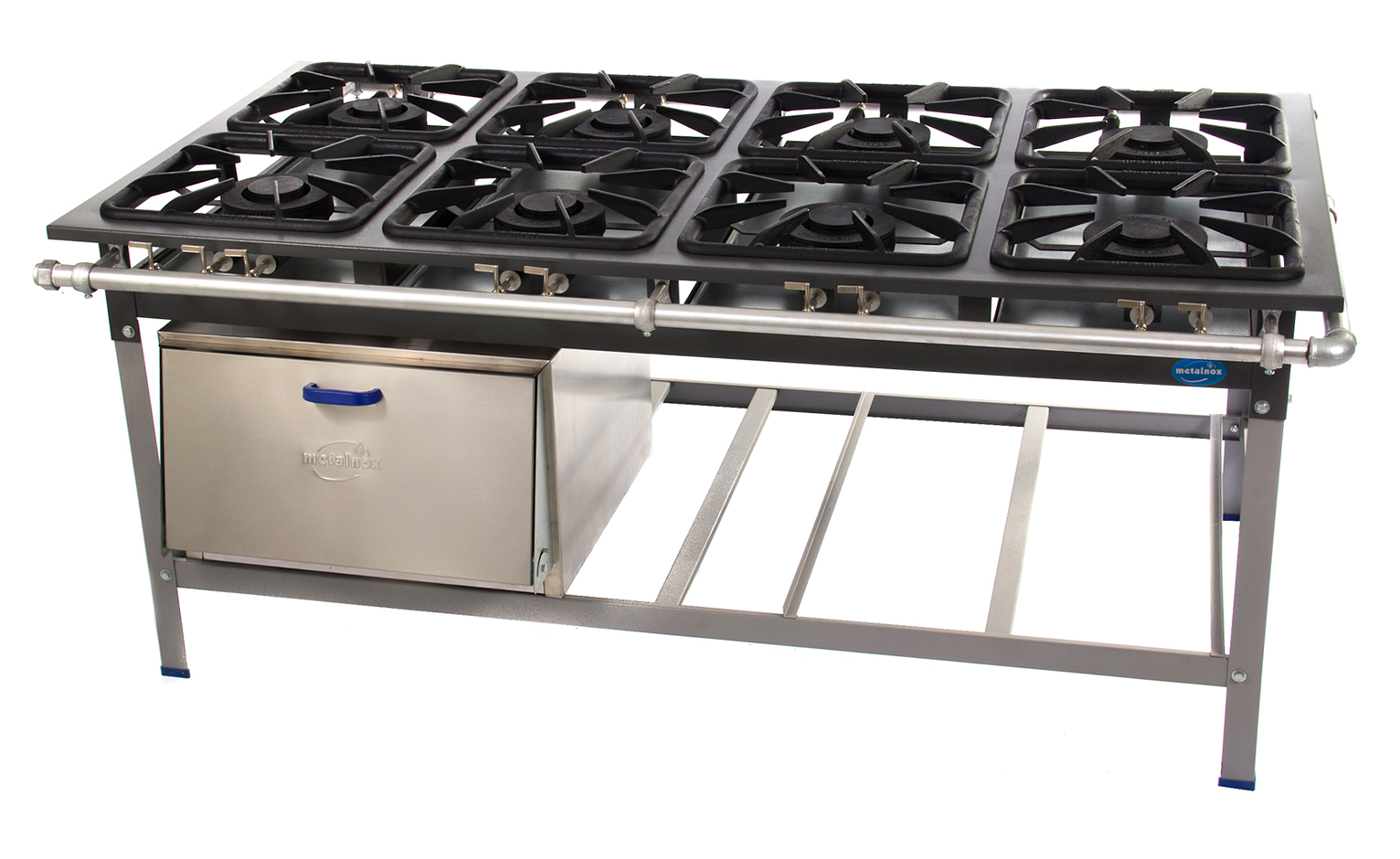

Perfil 6,5cm – Grelha 42x42cm - Centro de cozinha – Queimadores duplos

1- Tubo Alumínio. Red. Ø 1” # 3,00 / 2,00mm (01.06.010-01)
2- Registro Semi-Indl. Vassgas(02.14.014-00) – Série PRATA. Registro Apis nº1(02.14.003-00)-1/4” BSPT 19 fios - Série DIAM.EXTRA
3- Injetor 48mm (GLP) furo Ø 0,8mm (02.10.010-00), Ø 1,0mm (02.10.011-00)
4- Regulador de ar em Alumínio Ø 1 1⁄4” (02.14.100-00)
5- Abraçadeira de Alum. de 1” (02.31.003-00)
6- Tampão de Alum. 1” – GLP,GN (02.29.007-00)
7- Tampão 1/4” BSPT 19 Fios (02.29.026-00)
8- Adaptador de Alum. 1” GLP (02.29.006-00)
9- Grelha GSI 09 – 32x32cm (02.05.006-01)
10- Queimador Duplo No 06 Ø 175 (02.01.005-00)
11- Queimador Ø 148 No 4 dupla chama (30.01.310-00)
12- Queimador Ø 148 No 25 dupla chama S.Longo Direito (30.01.273-00)
13- Queimador Ø 148 No 26 dupla chama S.Longo Esquerdo (30.01.274-00)
14- Paraf. Cab. sext. 1⁄4” x 3⁄4” (05.02.002-01) - Fixação das abraçadeiras
15- Arruela lisa 5/16” (05.07.006-00) - Fixação da estrutura
16- Paraf.cab.sext. 1⁄4” x 1⁄2” (05.02.015-00) - Fixação do tubo coletor
17- Porca sext. alta 1⁄4” (05.11.001-00) – Fixação das abraçadeiras
18- Arruela de Pressão 5/16” zinc. (05.07.013-00) - Fixação da Estrutura
19- Parafuso cab. sextavado 5/16 x 5/8 (05.02.005-00) - Fixação da Estrutura



QUADRO SUPERIOR, BANDEJAS APARADORAS, CONJUNTO DE PÉS E PANELEIRO: CONSULTAR A FABRICA, INDICANDO A REFERENCIA DO FOGÃO.
