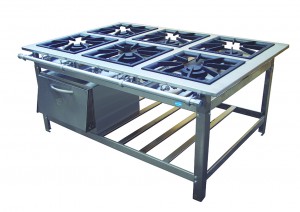

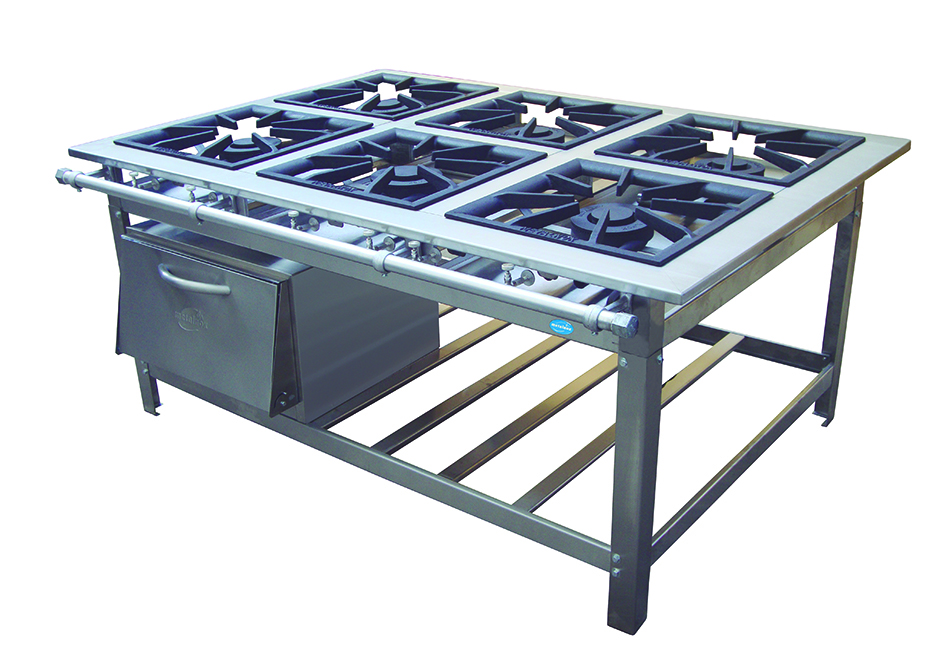

Diamante Super
Quadro Superior Estampado
Manual do Produto Instruções para Montagem Tabela de Características Técnicas

Os arquivos de manuais, instruções de montagem e tabela de características técnicas estão no formato PDF e para sua visualização você precisa do Adobe Acrobat Reader. Caso não tenha instalado em seu computador, clique no ícone abaixo para realizar o download.

Diamante Super

Perfil 10cm – Grelha 50x50cm – Canto de cozinha c/ todos queimadores duplos.

01- Tubo Alumínio Red. Ø 1” # 3,00 / 2,00mm (01.06.010-01)
02-Registro Semi indl.Vassgas (02.14.014-00) – Registro Apis n°1 (02.14.003-00) -1/4” BSPT 19 fios
03-Injetor 70mm (GLP) furo Ø 0,8mm (02.13.200-00), Ø1,0mm (02.13.201-00) Injetor
70mm(GN) F.Ø 2mm – Adap. na empresa
04- Regulador de ar em Alumínio Ø 1 1⁄4” (02.14.100-00)
05- Abraçadeira de Alum. de 1” (02.31.003-00)
06- Tampão de alum. 1” – GLP,GN (02.29.006-00)
07- Tampão 1/4” BSPT 19 Fios (02.29.026-00)
08- Adaptador de 1” alum. GLP (02.29.006-00)
09- Grelha GSL 05 – 50x50 (02.05.005-00)
10- Queimador Duplo Ø 175 No 03 (02.01.003-00)
11- Queimador Duplo Gigante Ø 230 No 09 (02.05.015-00)
12- Paraf. Cab. sext. 1⁄4 x 3⁄4” zinc. (05.02.002-01) - Fixação das abraçadeiras
13- Paraf.cab.sext. 1⁄4” x 1⁄2” (05.02.015-00) - Fixação do tubo coletor
14- Porca Sext. 1⁄4” zinc. (05.11.001-00) - Fixação das abraçadeiras
15- Arruela de Pressão 5/16” zinc. (05.07.013-00) - Fixação da estrutura
16- Porca sext. 5/16” (05.10.006-00) - Fixação da estrutura
17- Paraf. Cab. Sext. 5/16” x 5/8” zinc. (05.02.005-00) - Fixação da estrutura
18- Arruela lisa 5/16” (05.07.006-00) - Fixação da estrutura

QUADRO SUPERIOR, BANDEJAS APARADORAS, CONJUNTO DE PÉS E PANELEIRO: CONSULTAR A FABRICA, INDICANDO A REFERENCIA DO FOGÃO.
