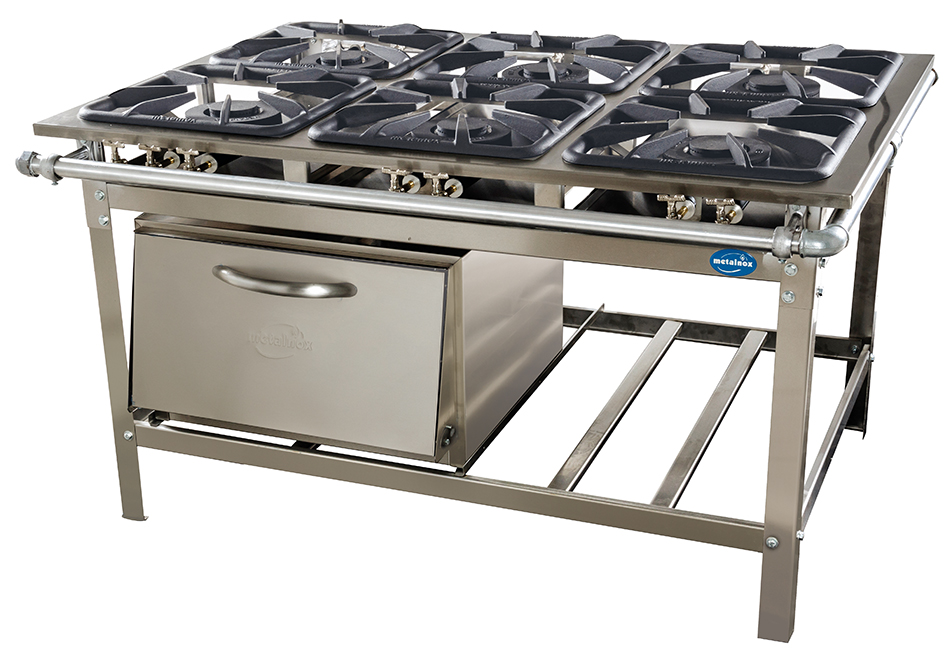

Diamante Ultra

Perfil 6,5cm – Grelha 42x42cm - Centro de cozinha – Queimadores todos duplos

1- Tubo Alumínio Red. Ø 1” # 3,00 / 2,00mm (01.06.010-01)
2- Registro Semi-Indl. Vassgas(02.14.014-00)  - Registro Apis no1 (02.14.003-00) -1/4” BSPT 19 fios
3- Injetor 70mm (GLP) furo Ø 0,8mm (02.13.200-00), Ø 1,0mm (02.13.201-00) Injetor 70mm(GN) F. Ø 2mm
4- Registro Apis no1 – Injetor 65.
5- Regulador de ar em Alumínio Ø 1 1⁄4” (02.14.100-00)
6- Abraçadeira de Alum. de 1” (02.31.003-00)
7- Tampão de Alum. 1” – GLP,GN ( 02.29.007-00) Tampão 1/4” BSPT 19 Fios (02.29.026-00)
8- Adaptador de Alum. 1” GLP (02.29.006-00)
9- Grelha GSU – 42x42cm (02.05.018-01)
10- Queimador Duplo Ø 175 N o 01 (02.01.001-00)
11- Queimador Palm. Ø 130 No 3 longo (08.03.003-01)
12- Queimador Palm. Ø 130 No 27 S.Longo Direito (30.01.150-00)
13- Queimador Palm. Ø 130 No 28 S.Longo Esquerdo (30.01.160-00)
14- Paraf. Cab. sext. 1⁄4”x 3/4”mm zinc. (05.02.002-01) - Fixação das abraçadeiras
15- Paraf.cab.sext. 1⁄4” x 1⁄2” (05.02.015-00) - Fixação do tubo coletor
16- Porca Sext. 1⁄4” zinc. (05.11.001-00) - Fixação das abraçadeiras
17- Arruela de Pressão 5/16” zinc. (05.07.013-00) - Fixação da estrutura
18- Porca sext. 5/16” (05.10.006-00) - Fixação da estrutura
19- Paraf. Cab. Sext. 5/16” x 5/8” zinc. (05.02.005-00) - Fixação da estrutura
20- Arruela lisa 5/16” (05.07.006-00) - Fixação da estrutura



QUADRO SUPERIOR, BANDEJAS APARADORAS, CONJUNTO DE PÉS E PANELEIRO: CONSULTAR A FABRICA, INDICANDO A REFERENCIA DO FOGÃO.
